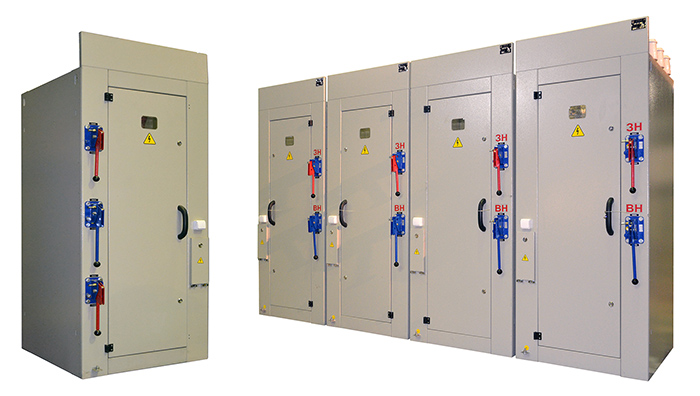

Камера сборная одностороннего обслуживания типа КСО-366
Камеры KCО серии 366 предназначены для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного (У) климата и категории размещения 3 по ГОСТ 15150.
Из камер КСО собираются распределительные устройства РУ, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей камер.
Камеры КСО-366 являются камерами одностороннего обслуживания. Видимый разрыв в камере обеспечивается выключателем нагрузки либо разъединителем. Сборные шины установлены в верхней части камер. В соответствии с техническими требованиями в комплект поставки камеры КСО-366 могут входить торцевые панели и шинные мосты.
Камеры КСО–366 оборудованы выключателем нагрузки переменного тока на номинальные токи 400 и 630 А. Применение плавких вставок обеспечивает защиту от коротких замыканий и перегрузок.
Камеры КСО-366 выполняются по схемам главных цепей, представленным в таблице.
| Номинальное напряжение, кВ | 6;10 |
| Наибольшее рабочее напряжение, кВ | 7,2;12 |
| Номинальный ток главных цепей, А | 400;630;100 |
| Номинальный ток выключателей нагрузки разъединителей, А | 630;1000 |
| Номинальный ток трансформаторов тока, А | 400;630;1000 |
| Ток плавкой вставки силового предохранителя, А | 50;75;100;150;200;300;400;600 |
| Ток электродинамической стойкости, кА: | |
|---|---|
| - камер с выключателями нагрузки | 51 |
| - камер с разъединителями | 41 |
| Ток термической стойкости, кА | 20 |
| Время протекания тока термической стойкости, сек | 1 |
| Номинальное напряжение вспомогательных цепей, В: | |
| - цепей защиты, управления и сигнализации постоянного и переменного тока | 220 |
| - цепей трансформаторов напряжения (защиты, измерения, учета, АВР) | 100 |
| - цепей освещения камер | 36 |
| Изоляция по ГОСТ 1516.1-76 | Нормальная |
| Габаритные размеры, мм | |
| - ширина | 1000 (800) |
| - глубина | 1000 (800) |
| - высота каркаса | 2080 |
| Масса камер, кг | не более 350 |
