предназначен для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6 и 10 кВ, преобразования в электрическую энергию 0,4кВ и снабжения ею потребителей
по запросу
Заказать товар Задать вопрос

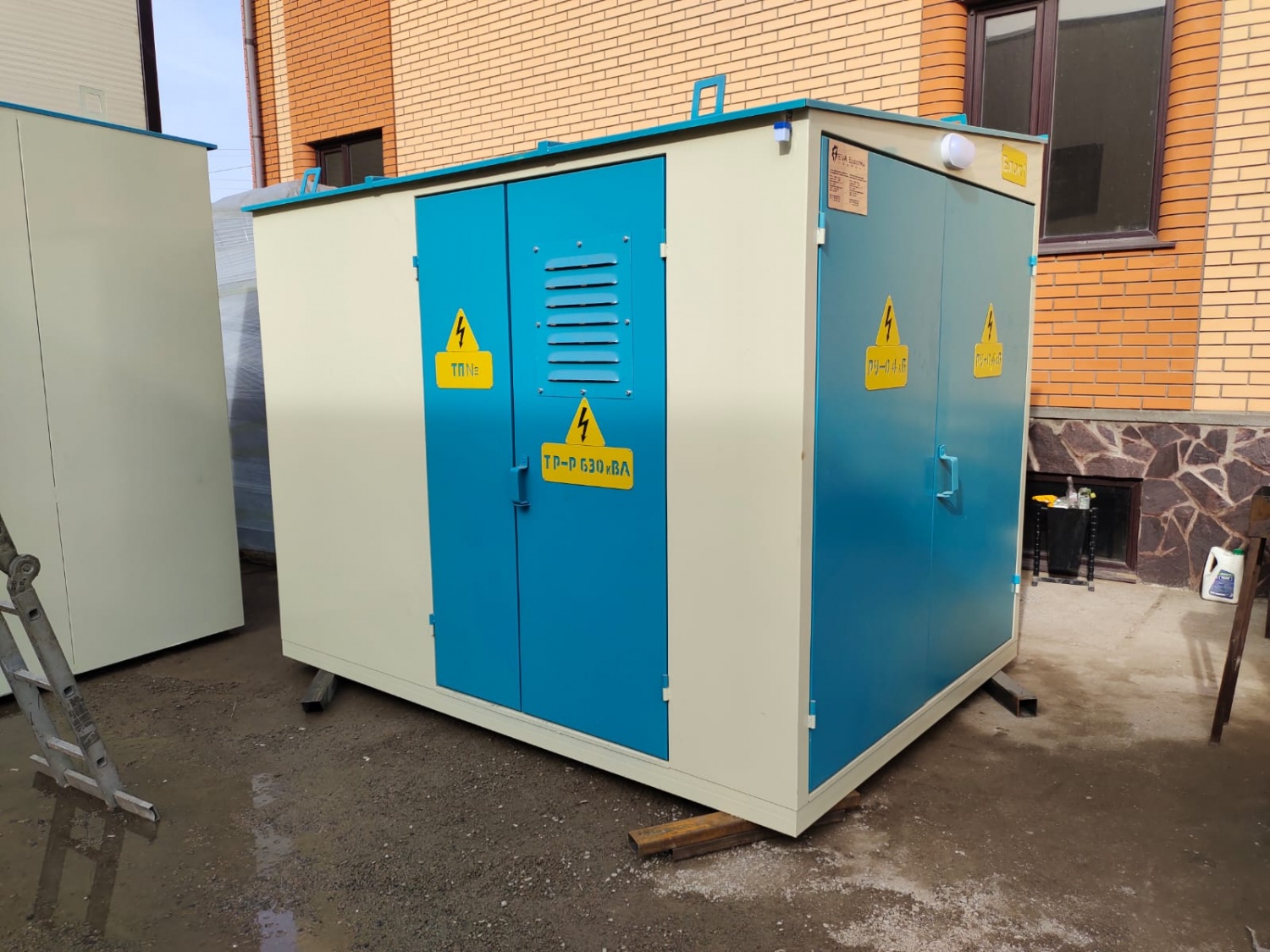

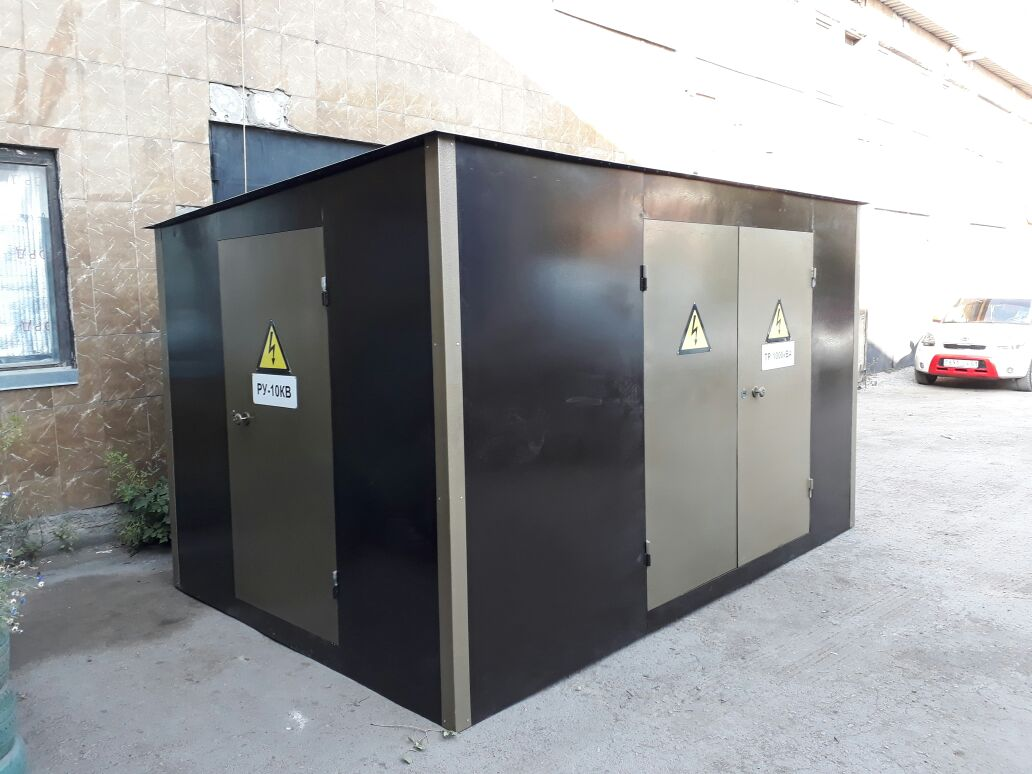

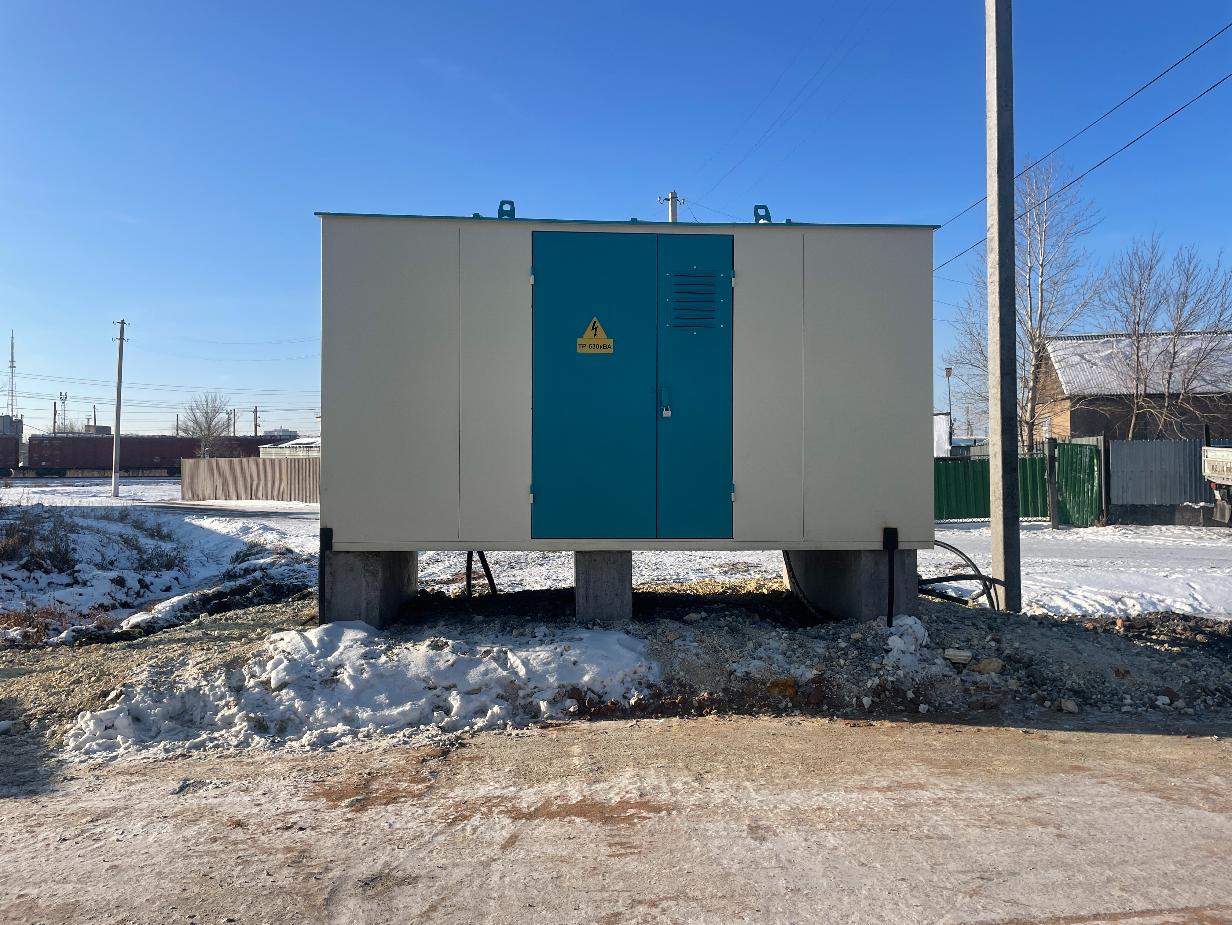

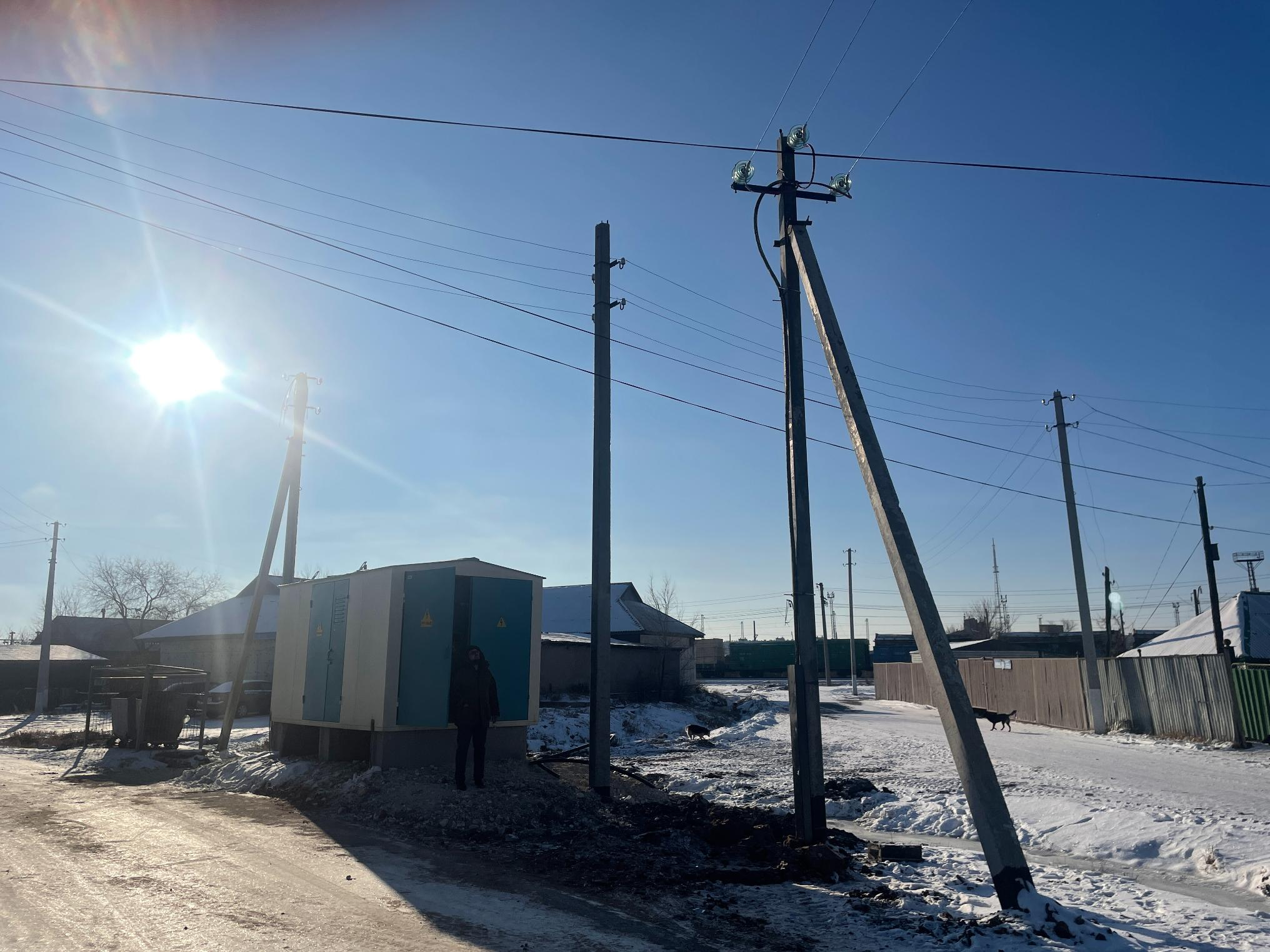

КТП в металлическом корпусе

Осуществляем производство и  поставку КТП в металлическом корпусе.

Область применения подстанций КТП

Комплектные трансформаторные подстанции КТП изготовлены в виде металлического блока, собранного из профильного металлопроката мощностью от 25 кВА до 2500 кВА предназначены для приема электрической энергии трехфазного переменного тока частоты 50Гц напряжением 6 и 10 кВ, преобразования в электрическую энергию 0,4кВ и снабжения ею потребителей. Комплектные трансформаторные подстанции рассчитаны для зданий, населенных пунктов, сельскохозяйственных предприятий, стройплощадок.

Трансформаторная подстанция КТП как проходного так и тупикового исполнения изготовлена в соответствии с требованиями ГОСТ 14695-80, правилами устройства электроустановок (ПУЭ), ТУ и имеет сертификат соответствия.

КОНСТРУКЦИЯ ТРАНСФОРМАТОРНОЙ ПОДСТАНЦИИ

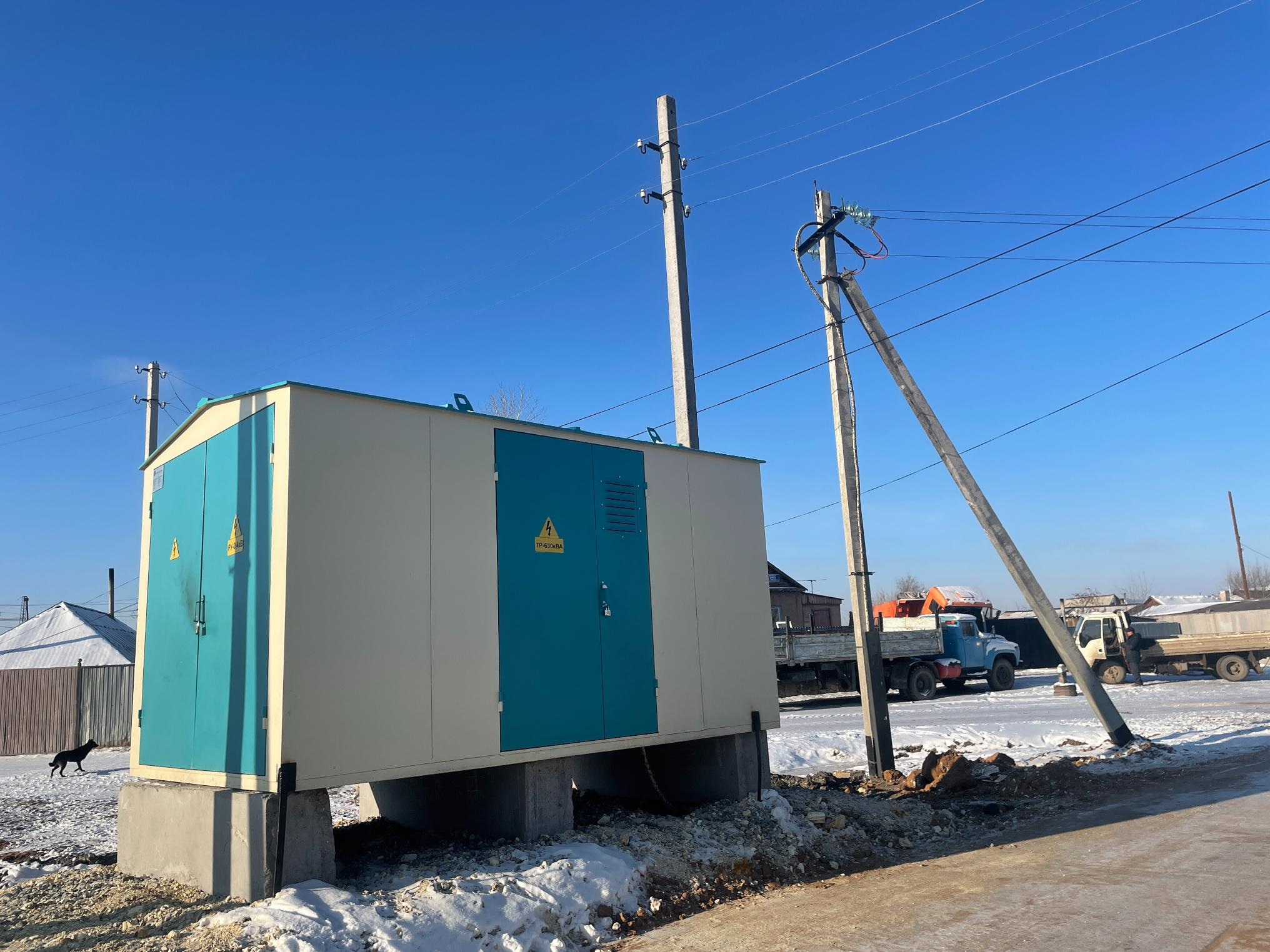

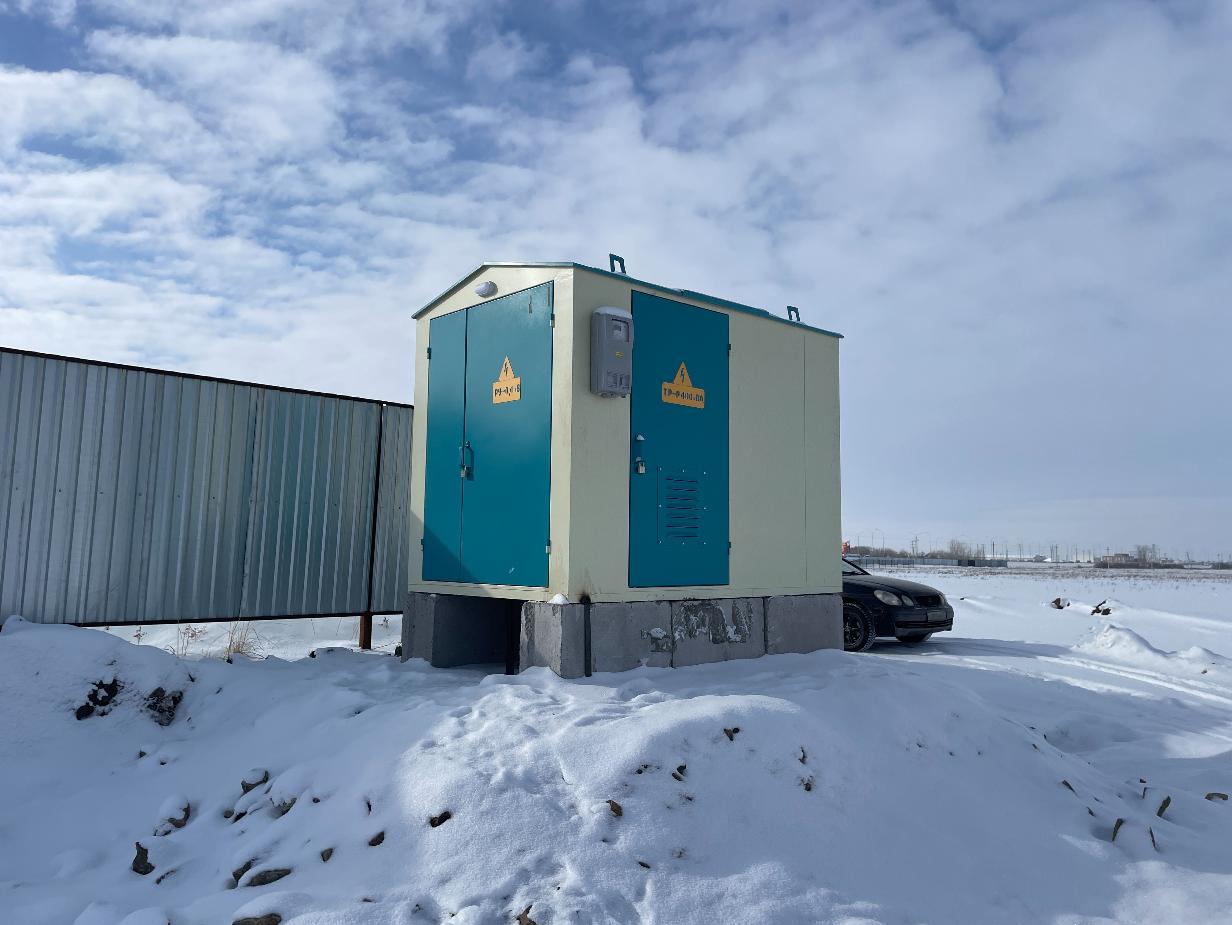

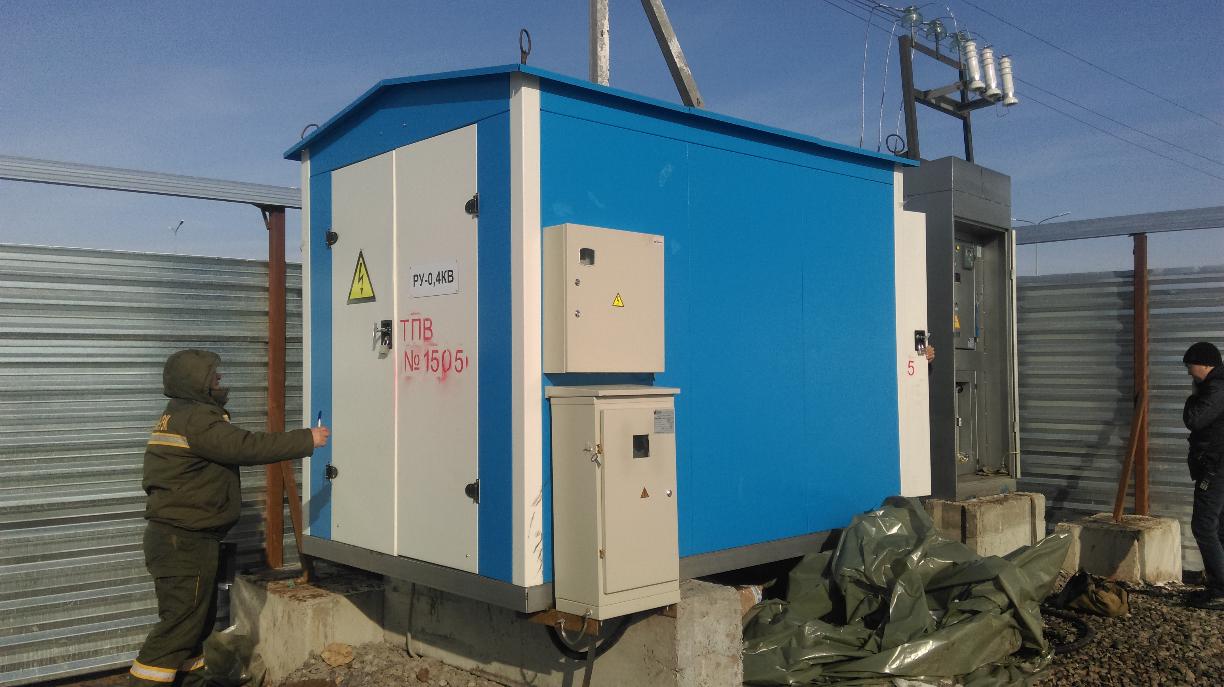

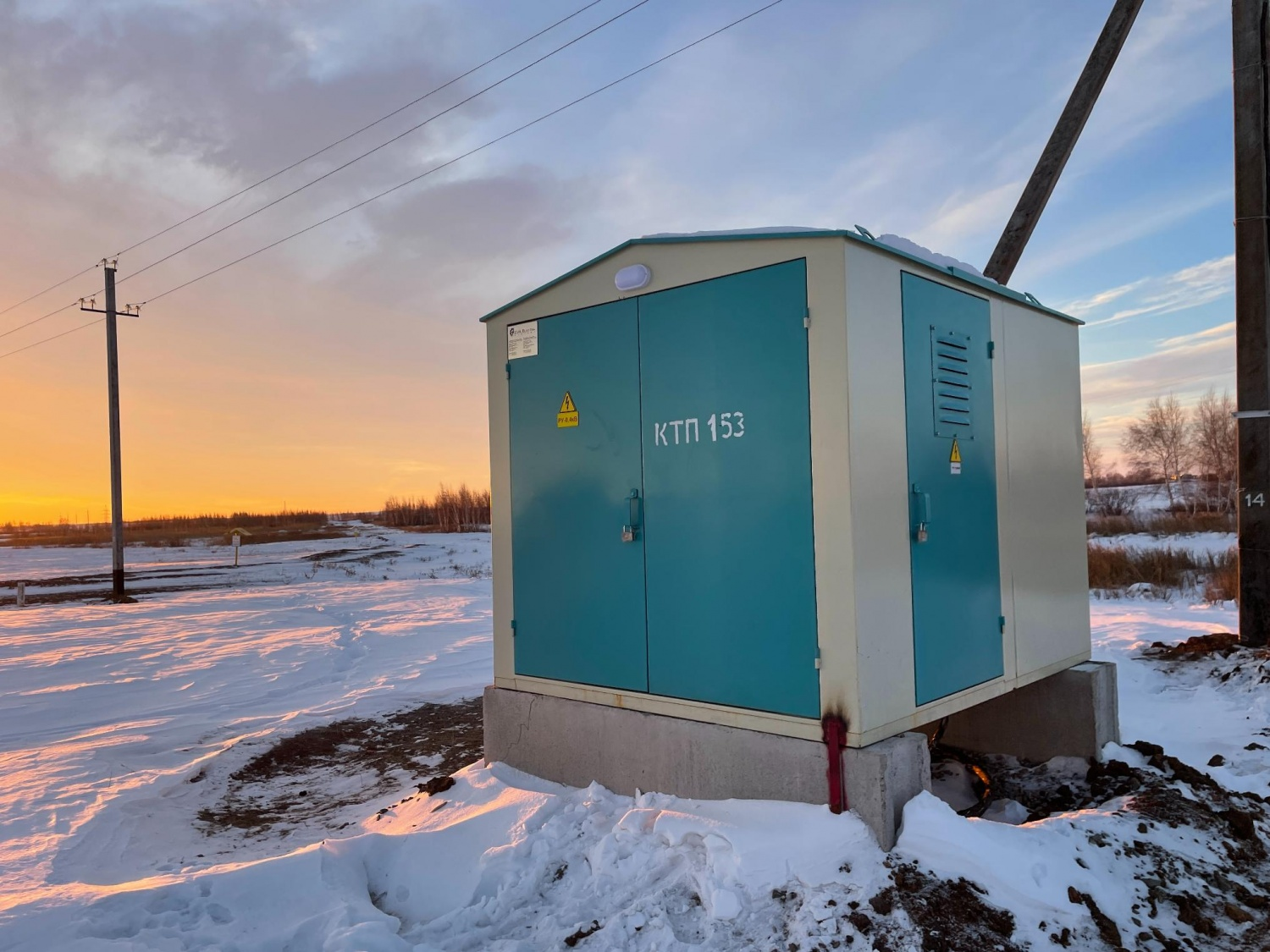

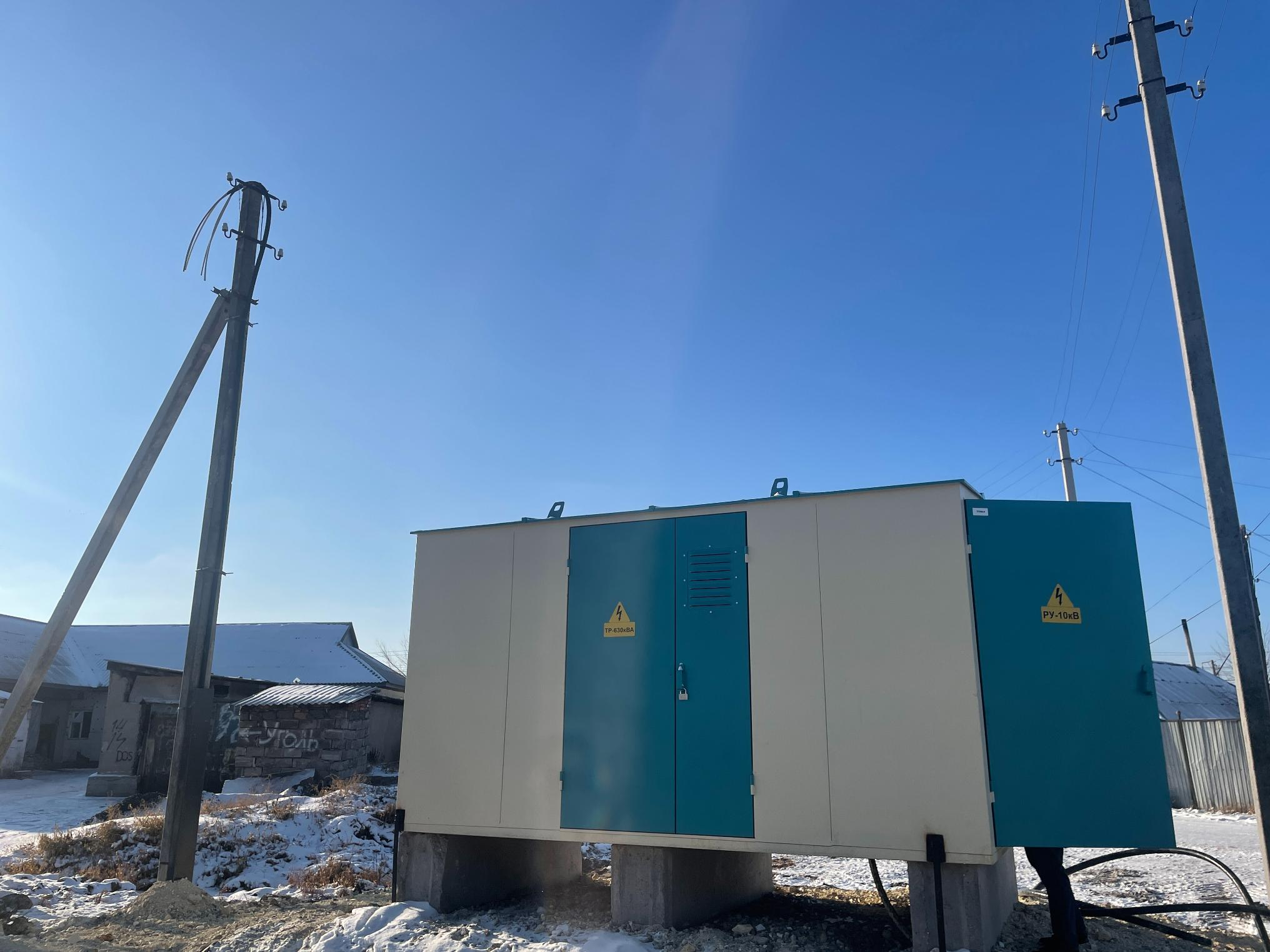

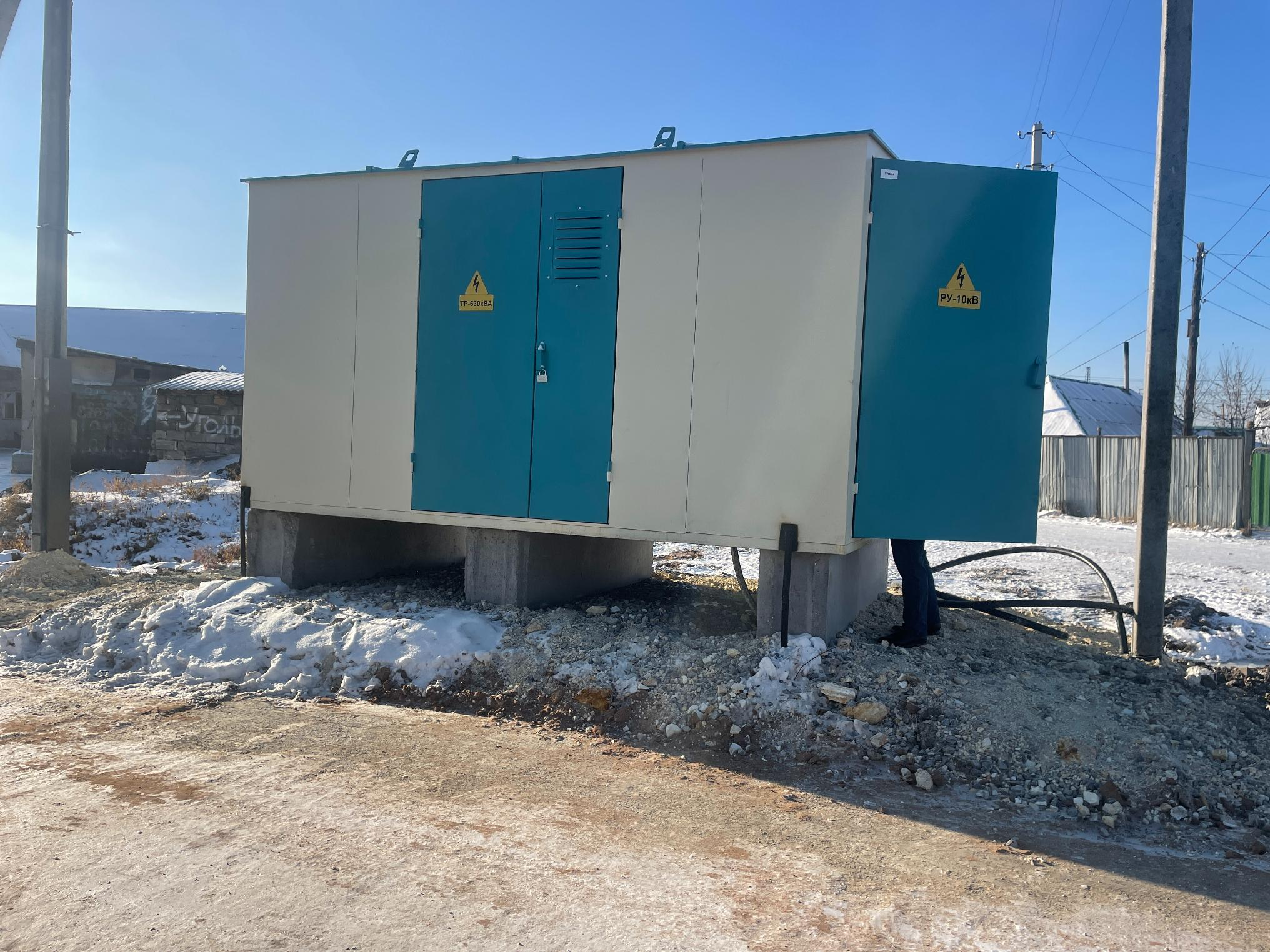

Комплектная трансформаторная подстанция КТП проходного или тупикового исполнения представляет собой закрытое цельнометаллическое помещение, выполненное в виде металлического каркаса из профильного металлопроката и обшитого панелями из холоднокатаной стали. Подстанция имеет двери с каждой обслуживающей стороны. Двери подстанции снабжены замками. Пол в подстанции выполнен с горячекатаной рифленой стали.

Конструктивно подстанция состоит из двух отсеков, распределительных устройств ВН и НН(отсек РУ) и отсек трансформатора. Обслуживание РУВН и РУНН осуществляется из внутреннего коридора обслуживания.

Монтаж и обслуживание силовых трансформаторов осуществляется через металлические ворота. Силовые трансформаторы устанавливаются на направляющие, приваренные к полу модулей.

В КТП предусмотрена естественная приточно-вытяжная вентиляция. Для этого выполнены вентиляционные проемы, оснащенные защитными жалюзи.

В состав РУВН входит: высоковольтные камеры КСО-208 с коммутационными аппаратами – разъединители или автогазовые выключатели ВНА ( на выбор заказчика). Для защиты от токов КЗ в трансформаторной камере кроме коммутационного аппарата устанавливаются высоковольтные предохранители ПКТ, ПТ. Осмотр состояния предохранителей и силовых контактов разъединителей и выключателей нагрузки, осуществляется через смотровые окна в дверях камер КСО.

РУНН состоит из панелей типа ЩО70. В качестве вводного низковольтного коммутационного аппарата используется: рубильник в комбинации с предохранителями или рубильник в комбинации с автоматическим выключателем. Линейные распределительные аппараты компонуются из рубильников с предохранителями типа РПС или автоматических выключателей типа ВА. Также в состав РУНН входят (по заказу) трансформаторы тока, приборы учета и контроля, сборные шины.

Трансформаторный отсек (по заказу) устанавливают трансформаторы: ТМ, ТМГ, ТМГСУ, ТМГ12, ТС, ТСЛ, ТСЗЛ, а также контактная шина с ВН 6(10)кВ и НН 0,4кВ.
