Панель низкого напряжения ЩО-70
Панели ЩО-70 используются для комплектования щитов распределения электроэнергии трехфазного переменного тока напряжением 380/220 В частотой 50 Гц, служащих для приема, распределения электроэнергии, защиты от перегрузок и токов короткого замыкания.
Панели предназначены для установки в электропомещениях. Вид климатического исполнения У3 по ГОСТ 15150-69 в пределах температур от -45С до +40С;
Степень защиты панелей с лицевой стороны - IР20, с остальных сторон IР00 по ГОСТ 14254-80.

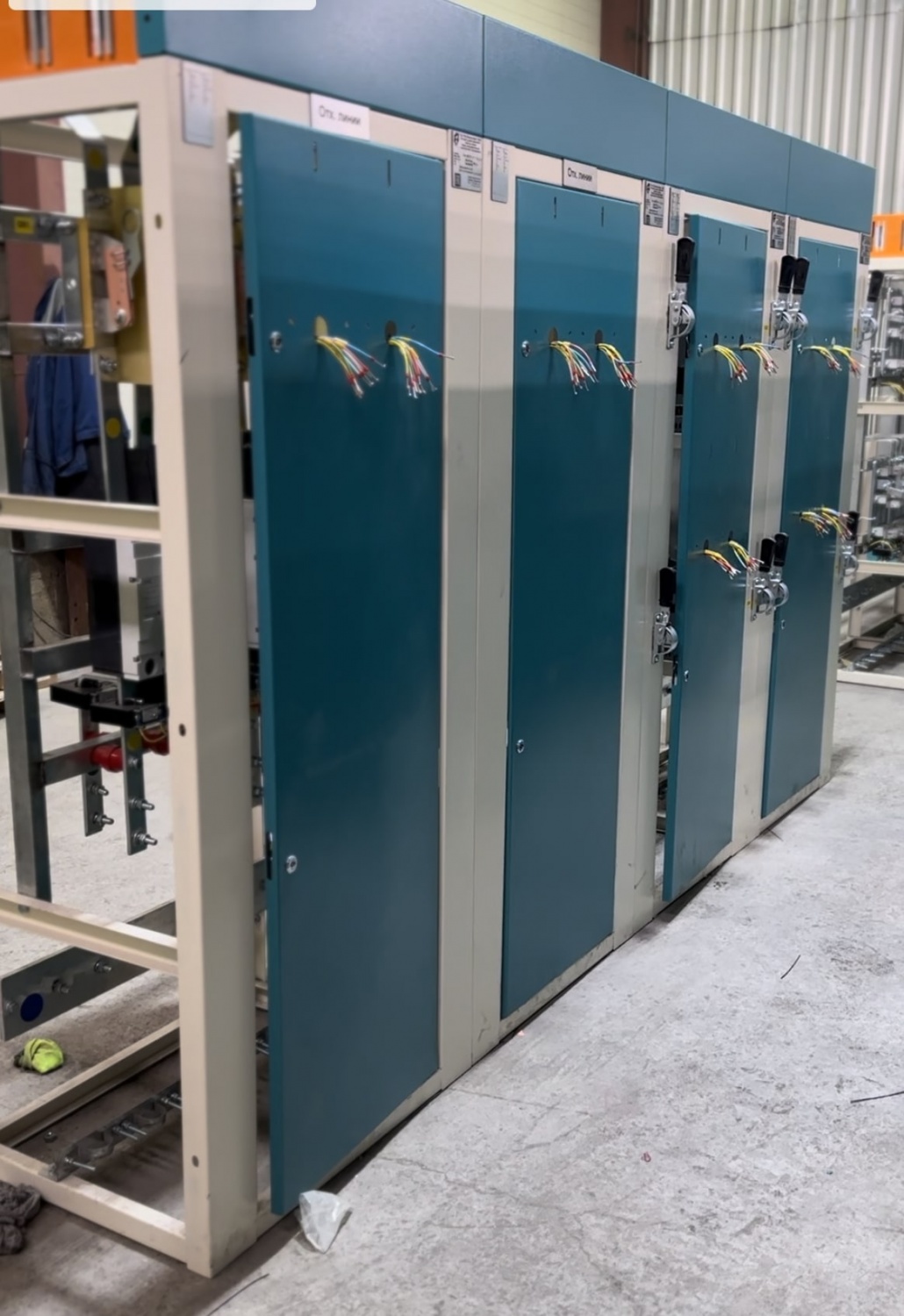

Панели предназначены для одностороннего обслуживания и представляют собой металлоконструкцию из листовых гнутых профилей с установленными в них коммутационно - защитными аппаратами и электроизмерительными приборами.

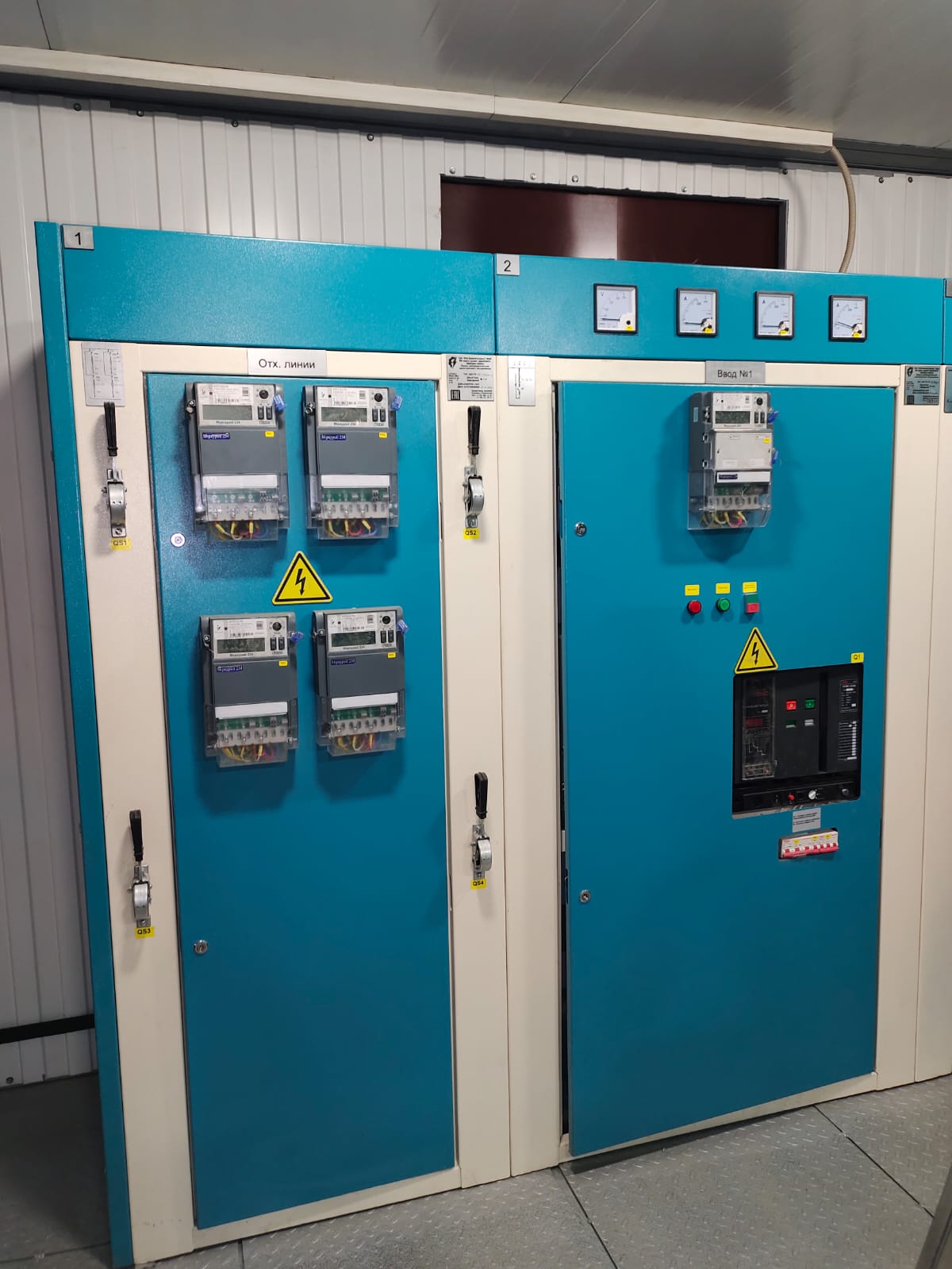

Управление разъединителями, рубильниками, стационарными выключателями, установленными в панелях, осуществляется приводами с фасадной стороны панели при закрытых дверях.
Для крепления вводных и отходящих кабелей конструкцией панели предусмотрены монтажные профили, приваренные к нижнему поясу панелей.
Технические характеристики
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение на стороне высокого напряжения (ВН), кВ | 0,4; 0,69 |
| Номинальный ток главных цепей, А | 630; 1000; 1600 2500; 3200; 4000 |
| Номинальное напряжение цепей защиты, управления и сигнализации переменного тока, В: | 220 |

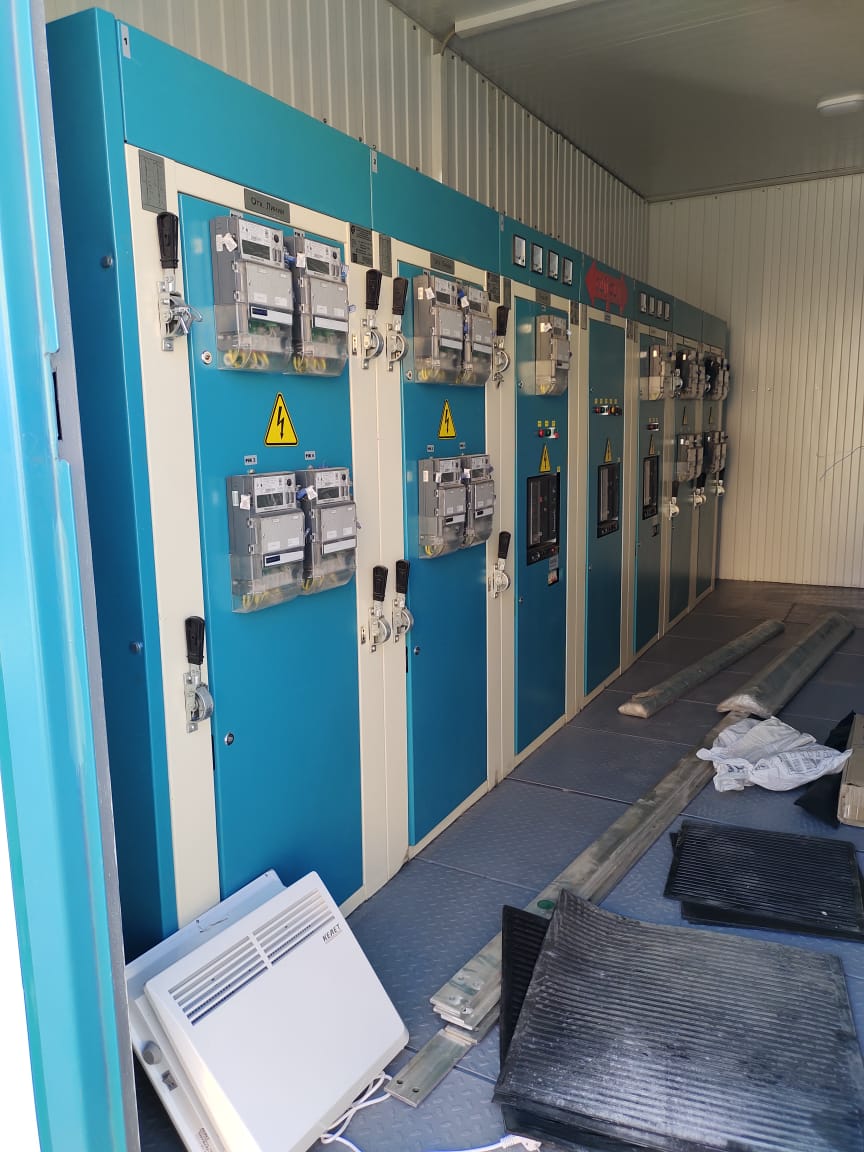

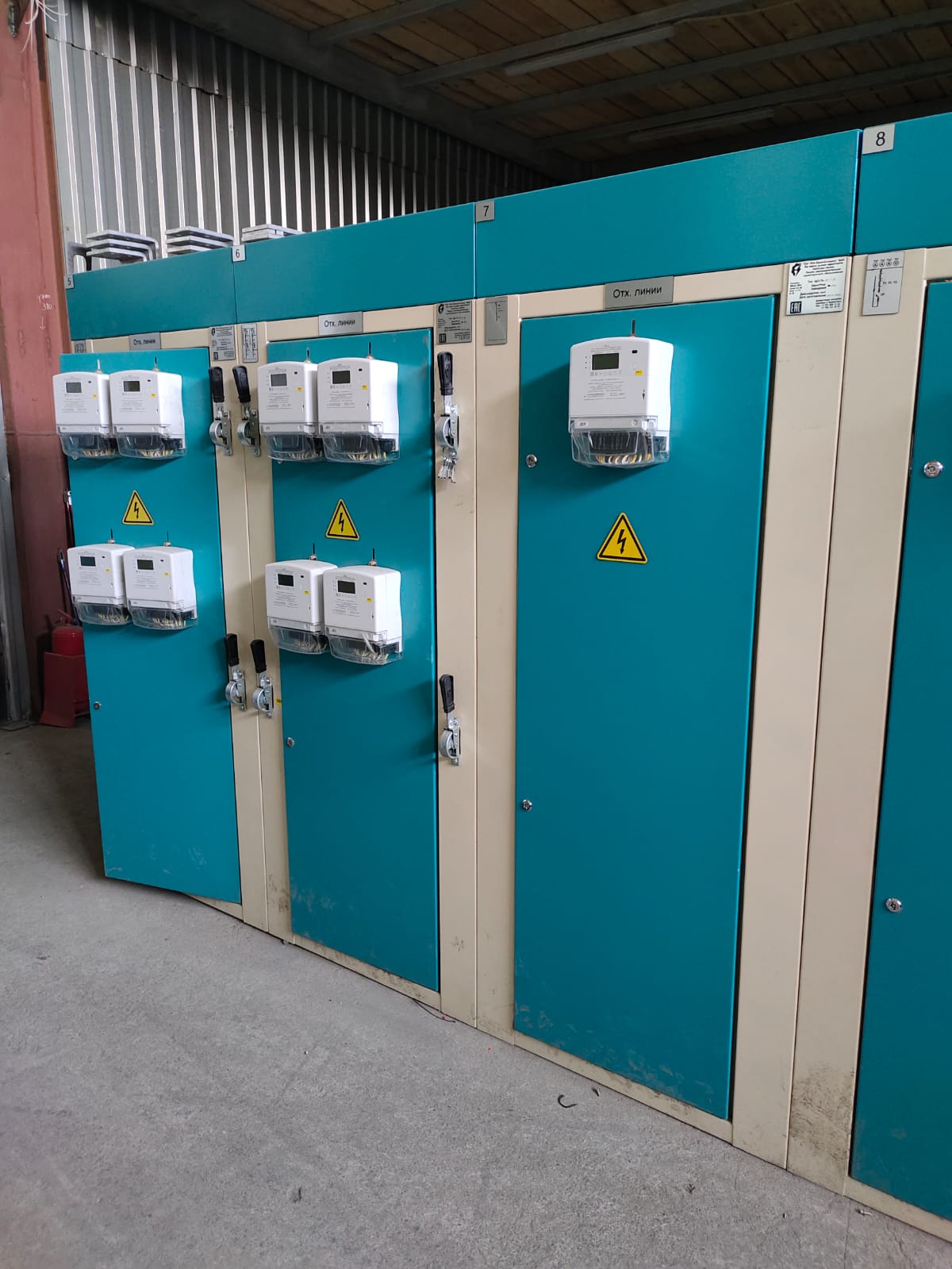

Панели выполняются одностороннего обслуживания, из которых набираются секции распределительного устройства низкого напряжения. Панели ЩО 70 могут устанавливаться в одном помещении в один ряд, образуя единый щит, либо друг напротив друга. При двухрядном расположении ЩО 70 соединяются между собой шинными мостами. Габариты шинного моста определяются планом расположения оборудования.
